製品案内

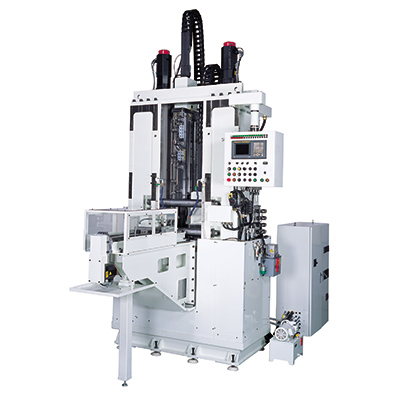

ＣＮＣによるＯＰＤ自動調整機構があり径で４ミリの調整が可能。

特長

平ダイスによる転造盤で、各種の外径ネジ及びスプラインの転造を高能率、高精度で行います。又、ツールホルダーには2組のCNCによるOPD自動調整機構があり、径で4mmの調整が可能です。メインスライドもCNCにより、単独で位置制御が可能である事により、偶数歯あるいは、奇数歯どうしであれば同一諸元4mm以下は同じツールで加工する事が可能です。

仕様

1. 転造推力　　3500kg
2. 転造部外径　　MAXφ50mm
3. ワーク長　　MAX500mm
4. 転造部巾（1M加工時）　　MAX150mm
5. モジュール　　MAX1.5M
6. 転造工具（取付け可能な寸法）　　MAX930×250mm
7. スライドストローク　　1200mm
8. ラック駆動サーボモーター※R,Lのツール位置を単独で調整する事ができます　　α40i×2
9. センター駆動サーボモーター※自由度の高い往復運転が可能です　　α8i×2
10. OPD調整用サーボモーター※2組のツールが取付け可能で、別々に調整できます。　　α4i×2×2
11. 機械重量　　12000kg

特別付属品

1. ツール
2. クーラント装置
3. ジブクレーン
4. 両センター
5. ツールスペーサー
6. 自動搬送装置

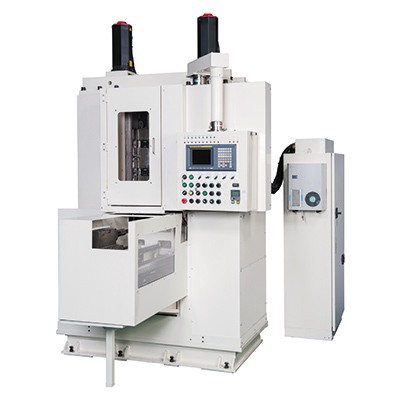

4軸ＣＮＣによる独立したスライド制御により、高能率、高精度で転造加工が可能。

特長

平DIESによる転造盤で、各種の外径SPLINE及びSCREWの転造を高能率、高精度で行います。機械は縦型転造とします。また、独立したSERVO MOTORによるSLIDE制御が本機の特徴であり、TOOLのSETTINGが非常に簡単に行えます。また、ボールネジの冷却装置を装備しており、温度変化による精度の悪化を防止しています。

仕様

1. 転造推力　　3500kg
2. 転造部外径　　MAXφ50mm
3. 最大ワーク長　　MAX300mm
4. 工具取付け巾　　MAX150mm
5. モジュール　　MAX1.25M
6. 転造工具　　MAX720×100mm
7. ストローク　　1000mm
8. 最大早送り速度　　20m/min
9. 駆動サーボモーター　　α40B/3000i×2
10. 機械重量　　7000
11. 設備寸法　　3000（L）×2000（W）×3150（H）

特別付属品

1. ツール
2. クーラント装置
3. ジブクレーン
4. 両センター
5. ツールスペーサー
6. 自動搬送装置

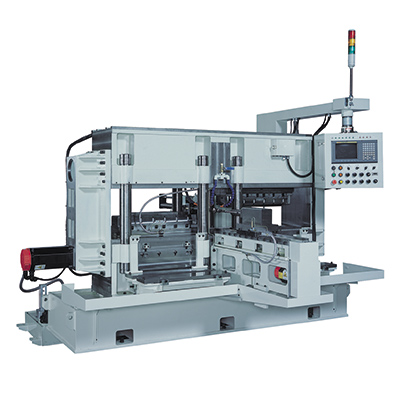

シャフトの外径のスプラインやネジなどの加工をする。

特長

1. 3軸NC装置により、簡単に往復転造が行えます。
2. ワンチャックで2ヵ所の同期加工ができる高精度・高剛性マシン。
3. ツールの位置合わせが調整しやすく、加工速度や位置制御が任意に設定できます。
4. 油圧を使用しないため、省エネ及び騒音等、環境にやさしい設備です。
5. 加工速度は、一般的な自動車のマニュアルミッションシャフトで、約8秒、サイクルタイムは、30秒以下を実現。

仕様

1. 形式　　RF-1000
2. 最大転造部径（mm）　　φ50
3. 最大転造部幅（mm）　　100
4. 最大転造モジュール　　1.5
5. 最大転造工具（全長×幅・mm）　　700×100
6. 転造工具移動ストローク（mm）　　1,000
7. マシンスペース（奥行×幅×高さ・mm）　　2,700×3,350×2,200
8. 機械重量（kg）　　7,000

特別付属品

1. 往復転造
2. オートローダー
