製品案内

研削盤

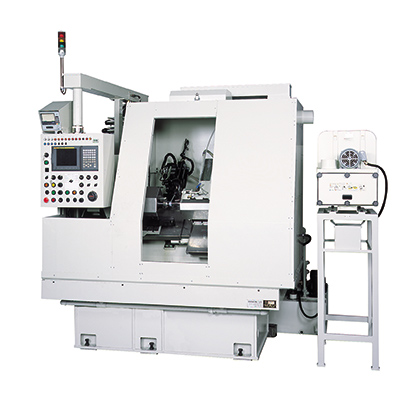

IG-1NC FOUR

CNC内端面研削盤

製品写真

ひるまない・たじろがない・敢然と切り込む、しかし切上りのスパークアウトはいとも簡単に終了してしまう……そんな超高速・高精度・メンテナンスフリーの量産型M/Cです。

特長
  1. ワークスピンドル
    大径(φ80mm)、潤滑はCPS潤滑。ダイナミックバランスは周辺も含め、パーフェクト。(真円度は当社標準テストピースにて5ミクロンを保証)
  2. 砥石スピンドル
    10000min-1、20000min-1、25000min-1、35000min-1、45000min--1 全機種スピンドルのベアリングはセラミックを使用、潤滑はCPS潤滑(一部オイルエアー)。
    ベルトドライブ仕様・ビルトインモーター仕様 共に高出力5.5kW〜14kWの強力モーターを採用、強力研削が可能。
  3. スライド
    X軸(スライド上下)・Z軸(スライド左右)共に動圧・静圧摺動スライド。
    ボールネジサポートベアリングは全てCPS潤滑とし、摺動面の入念なキサゲ仕上げと相まって、長時間に渡りメンテナンスフリー。
  4. 高速搬送ロボローダー(オプション)
    本機一体型ロボローダー装置は本体と同じ制御装置による高い整合性と、高速・高信頼性のある搬送システム。また機構部は全てオリジナル設計で剛性が高く、最大搬送重量も9kgまで対応。
仕様
  1. 加工できる大きさ  内径/φ14〜φ180mm、研削長さ/MAX200mm
  2. 機械にセットできる大きさ 外形/MAXφ300mm、長さ/300mm
  3. 制御装置  FANUC 0iT
  4. 標準付属品  クーラントタンク(当社標準タイプ)、レベリングブロック、標準工具
特別付属品
  1. 測定装置……リヤ or フロント、インプロセス or ポストプロセス
  2. 取付治具……コレットチャック、ダイヤフラムチャック、電磁チャック、フィンガーチャック、複合チャック
  3. ドレス装置…ロータリードレス装置、単石ドレス装置
  4. 搬送装置……コンベアー/ストッカー装置/ローダー装置
  5. エアゼロ(着座確認)装置
  6. 全面自動ドア
  7. 自動砥石安全カバー
  8. 自動チャックカバー

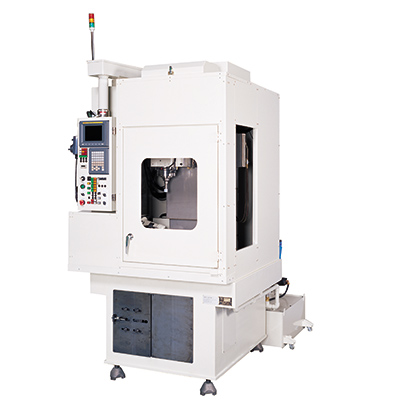

IG-1NC FOUR V(Vertical)

CNC竪型内面研削盤

製品写真
  1. 低価格
  2. 省スペース・省エネルギー
  3. 超強力研削
  4. 地球にやさしい
仕様
  1. 制御装置  FANUC 0iT
  2. 主軸 1.5/2.2kW ACサーボスピンドルモーター
  3. 砥石軸 11kWビルトインスピンドルモーター、スピンドルベアリングはセラミックを使用
  4. CPS潤滑 MC-Dシリーズ(TACO)
  5. Z軸ストローク(上下スライド)  400mm
  6. X軸ストローク(左右スライド)  300mm
  7. 標準付属品  クーラントタンク(当社標準タイプ)、レベリングブロック、標準工具
特別付属品
  1. 取付治具:コレットチャック/ダイヤフラムチャック他
  2. 測定装置:インプロセス or ポストプロセス自動定寸装置
  3. ドレス装置:ビルトインモーターロータリードレス装置
  4. 搬送装置:ローディング装置、IN & OUTストッカー装置

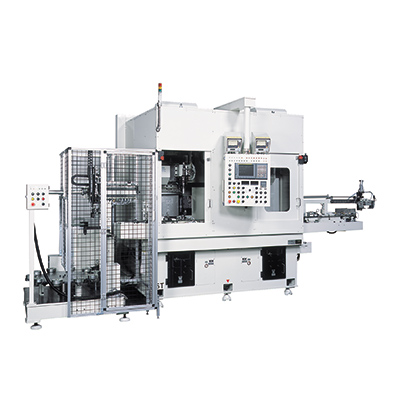

CFG-1NC TWIN

CNC竪型端面研削盤

製品写真
  1. 高い自動化対応
  2. 超高精度の維持と生産性
  3. 高いオリジナリティーと保全性
  4. 高い工程能力と経済性
特長
  1. 高い自動化対応
    IN・OUTコンベアー装置、機内ロボットシステムをコンパクトにパッケージング。またCBN砥石を使用することが可能なため、インプロセス自動定寸と相まって長時間の無人運転が可能。
  2. 超高精度の維持と生産性
    ワークスピンドル・砥石スピンドル共にセラミックBrg・ベアリングの短縮型CPS潤滑を採用。熱によるスピンドルののびを極少に抑えており、厚さの寸法精度を高精度に管理することができる。
    インプロセス自動定寸装置を併用し、長時間補正の必要なし。
    回転物(軸・プーリー・アダプター・面板等)全ての部品の動バランスが保たれており、高速回転においてもバランス崩れが極めて小さく抑えられている。面粗度につきましてもフェードアウト研削法(当社オリジナル)により、わずかなスパークアウトタイムでかつてないレベルを達成できる。高剛性で高速回転 つまりよく切れるので、CBN砥石の性能を十分引き出すことができる。
仕様
  1. ターゲットワーク  小型ギヤ内径φ12(MIN)/外径φ180 (MAX)【重量】 MAX1.2 kg(機内ロボットにて無理なく搬送できる重量)※特別仕様にて上記以上のワークも対応可
  2. 砥石スピンドル回転数  常用回転数:10,000min-1 ・ 20,000min-1 ・ 25,000min-1 ※3種類のスピンドルがシリーズ化。
  3. 砥石スピンドル用モーター  5.5kWの高周波モーター・3.7kW インバーターモーターより選択
  4. ワークスピンドル用モーター  1.5kWインバーターモーター 1.5/2.2kW ACサーボスピンドルモーターより選択

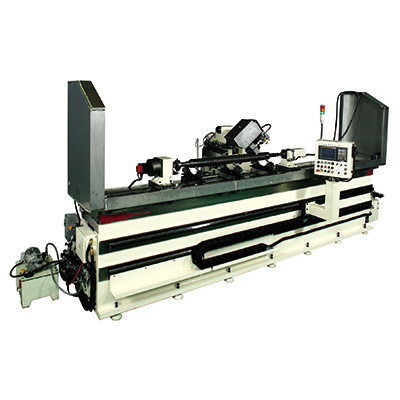

ヘリカルブローチカッター再研削盤

ヘリカルブローチカッター再研削盤

製品写真

HELICAL BROACH CUTTERの再研削を行う専用機です。機械は砥石移動方式により設備のCOMPACT化を図っています。
6軸CNC+AC SPINDLE MOTORにて制御を行い、CNC補間機能により、HELICAL BROACH CUTTERの再研削を行います。

仕様
  1. 加工ワーク仕様
    ブローチカッター外径:φ50〜250mm、ブローチカッター全長:全長3,000mm(刃長2,500mm)
    ねじれ角(歯形):0〜30°、ねじれ角(刃溝):0〜30°、すくい角:0〜20°
  2. NC装置仕様  FANUC FS-18iMB
    左右スライドユニット(コラム左右送り)(マグネスケールによるフィードバック制御): α12iS
    前後スライドユニット(コラム前後送り)(マグネスケールによるフィードバック制御): α12iS
    上下スライドユニット(砥石上下送り): α12iSB
    ワークスピンドル: α8iS
    すくい角旋回ユニット(コラム左右送り): α4iS
    ねじれ角旋回ユニット(コラム左右送り): α8iS
  3. テーブル高さ  1600 mm
  4. 設備寸法  3000(L)× 4800(W)× 2500(H)
  5. 設備重量  11000kg
特別付属品
  1. クーラントタンクユニット
  2. 自動潤滑装置
  3. センター
  4. 砥石
