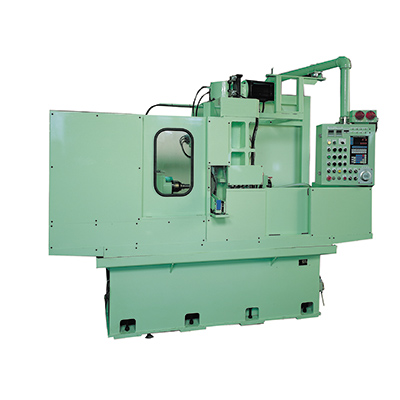

VGR-1NC／１軸NC歯車内周転造盤

回転数は自在。高精度、高品質に自動加工する歯車転造盤です。

特長

本機は、歯車の内周部（主にスプライン）を任意のダイス形状に高精度で転造する機械で、ワークをダイスにセットするだけで自動的に加工します。本体は、スピンドルフィート装置、テールストック部、治具ローラーを収納するローラーボディ、加圧装置などで構成されています。カッタースピンドルは、インバーダー制御により回転数が任意に設定できます。オプションとして、ローディング、アンローディング装置の取付けも可能です。

仕様

1. 加工ワーク　　内径MIN40mm 外径MAX170mm
2. 転造時加圧力　　MAX6,000kg
3. ローラー送りストローク　　MAX20mm
4. 主軸回転数（インバーター制御により無段変速）　　180rpm（60Hz）〜270rpm（90Hz）
5. フィード装置ストローク　　380mm
6. ワークの取付け高さ（ダイス芯）　　1,140mm
7. 設備電力　　5.5kW
8. 使用NC装置　　FANUC 35iB

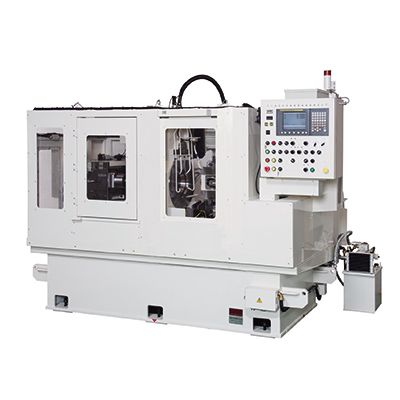

VGR-2NCW／２軸NC歯車内周転造盤

スリーブ内周スプライン部を任意のダイス形状に高精度で転造する機械でオートローダーを装備しており、全自動で加工します。

特長

1. ワークドライブ方式の採用により、転造精度向上。又、ワーククランプの為、位置決め精度向上。
2. ツールをヘッドストック及びテールストックの両側で支持している為ツールの倒れが無く均一な転造加工が可能。
3. 任意設定可能
   1. ワークヘッドは、インバーター制御により回転数が任意に設定できる。
   2. 転造送りはNCにより、転造切り込み量の設定が容易に行なえる。
   3. ヘッドストックはNCにより、ツールの位置設定が容易に行なえる。

仕様

1. 加工ワーク　　内径MAX120mm 全幅35mm
2. 転造時加圧力　　MAX4,000kg
3. 転造送りストローク　　MAX30mm
4. 主軸回転数（ワーク）（インバータ制御により無段変速）　　120rpm（60Hz）
5. 使用NC装置　　FANUC 35iB
6. 設備電力　　9.5kW
7. 概略機械重量　　7,000kg
