NC6面フライス加工機
NC6面フライス加工機
ワーク自動セット装置で、ワークを水平・垂直方向に自動で回転し、左右二つの主軸に装備した独自の特殊ジグで、高速・高精度加工を可能にしました。
- 特長
-
- 従来は不可能だった、6面加工を連続して全自動加工が可能。
- インデックステーブル上のジグはワークをセットする基準面の面積が薄物と厚物の2種類に自動切り替えが可能。
- 従来のひとつのワークで、加工面によりジグを交換するといった手間が省け、加工時間の短縮と加工コストの削減が図れる。
- 左右2つのスピンドルを同期加工にする事により加工面精度が向上。
- 仕様
-
- 加工サイズ（MIN） 25×50×50㎜
- 素材（ワーク寸法） 200×200×300㎜
- カッター径 MAX250㎜
- 切削速度 100〜1200㎜/min
- 早送り速度 10,000㎜/min
- 主軸回転数 150〜550rpm
- 主軸端面形状 カッター直付け
- 主軸モーター AC スピンドルモーター（11kW）
- X軸送りモーター AC サーボモーター（7kW）
- Y軸送りモーター AC サーボモーター（3kW）
- Z軸送りモーター AC サーボモーター（3kW）
- AB軸送りモーター AC サーボモーター（1.6kW×2台）
- 油圧モーター 3.7kW 4P
- 潤滑油ポンプ 25W 4P
- NC装置 FANUC 31iB
- 操作パネル 8.4インチ（カラー）
- 機械重量 12,000㎏
- 総電力量 50kVA
- エアー使用量 500Nℓ/min（5.5kW相当）
- 標準付属品 工具及び工具箱、据付用基礎用品、ワーククランプ装置、ワーク位置決めストッパー、チップスクレーパー及びエアーブロー
- 特別付属品
-
- スクリューチップコンベア
- ワーククランプ用上下治具
- Φ250カッター（左右勝手仕様）
- ストッカー
- ロボット対応
- 素材計測装置
- 素材ブラシ装置
- QRコード読み取りシステム

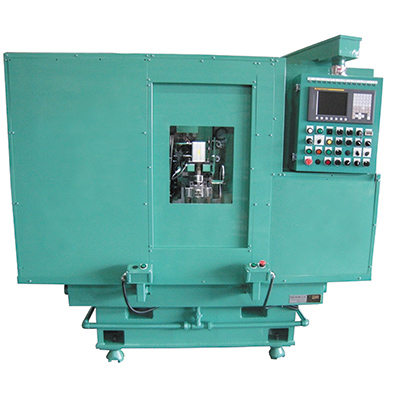

SFV-300NC
3軸NCセンタリングM/C（竪型）
作業者がワークの取付取り外しを行う事を想定して、ワークの取付高さは低く、手前になるように設計されており、作業負担が少なくしております。ワークの下側には何も構造物がないため、切粉の堆積がありません。クーラントの流れもよく、掃除のための作業者の負担も軽いのです。クランプ方法にHSK-A63を採用しているため、コンビネーションツールの交換は手軽です。
また、カッタースピンドルがすぐ手前側にあるため、重いTOOLでもらくらく交換作業ができます。コンビネーションTOOLは自社設計製作品ですので、安価に提供できます。センタードリルはセンタースルークーラント仕様です。これはセンタードリルの寿命を長く、センター穴の面粗度を良くする特徴を持っています。
- 特長
-
治具も全て社内設計製作品。標準的な治具を２種用意している。シングル油圧モーター式セルフセンタリング1バイスタイプ、ダブル油圧モーター式セルフセンタリング２バイスタイプです。クランプ中は台型ネジによるセルフロックにより、安定した高精度加工が可能です。
また、左右のスピンドルによる同時加工が、軸方向の推力を相殺します。これにより高能率かつより高精度加工が可能となります。スピンドルには複列円筒コロベアリングを前後に、アンギュラベアリングを正逆に配置しています。これにより強力なラジアル剛性がありますので、大径フェイスミルタイプのコンビネーションツールの取り付けが可能。 - 仕様
-
- 主軸モーター 2-2kW4Pインバーター付（富士電機）
- 主軸回転数 600-i ～190-i
- 主軸端 HSK-A63、マニュアルクランプタイプ
- センタードリル、コンビネーションツールへのクーラント スピンドルスルー、R/Jはデュブリン
- 安全カバー フルカバー式
- 前面自動ドアー エアーシリンダー式（開・閉端確認近接SW付）
- ワーク押付装置 左右カッタースピンドルスライドのいずれかに取付け、スプリング+NC軸による押付（確認近接SW付）
- NC軸 治具スライド上下（ブレーキ付）、左カッタースピンドルスライド、右カッタースピンドルスライド
- NC装置 FANUC 0i-MF
- クーラントタンク 水溶性 タンク容量：200ℓ
- 切粉等の処理 専用大径マグネットスクリューコンベアー付、ディスクタイプ オイルスキマー付
- 特別付属品
-
- 専用コンビネーションツール
- 専用治具
- ワーク払出し装置
- ワークレスト
- 専用ツールプリセッター
- 多くの切粉が排出される場合：マグネットローラーコンベアー 7段、8段にて対応
- その他：ナガラS/W,エリアセンサー等
