製品案内

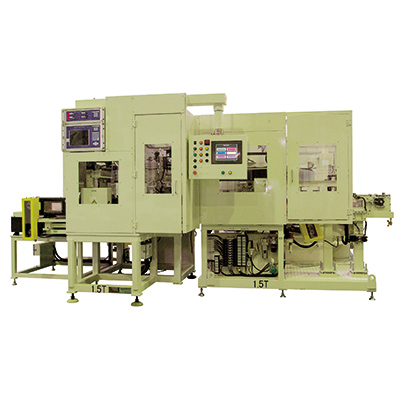

測定歯車の打痕、歯振れ、OBD寸法をマスターギヤーの噛合いによって、寸法表示して、OK、NG判定をする両歯面噛合い測定機です。 測定アンプを「NEWバージョン（GC-4000）」にする事により、操作性の向上と小型化が実現しました。

仕様

1. 測定アンプ　　GC-4000（NEW）
2. 測定センサー　　リニアスケール
3. 設備寸法　　幅550mm×奥行1000mm×高さ1650mm
4. オプション仕様　　プリンター装置、エリアセンサー、データ収集装置、芯間距離のNC化、自動化（ロボット）対応用インターロック

【アンプ仕様】

1. 標準測定項目　　OBD、打痕、歯振れ
2. オプション測定項目　　内径、外径・振れ、端面幅・振れ

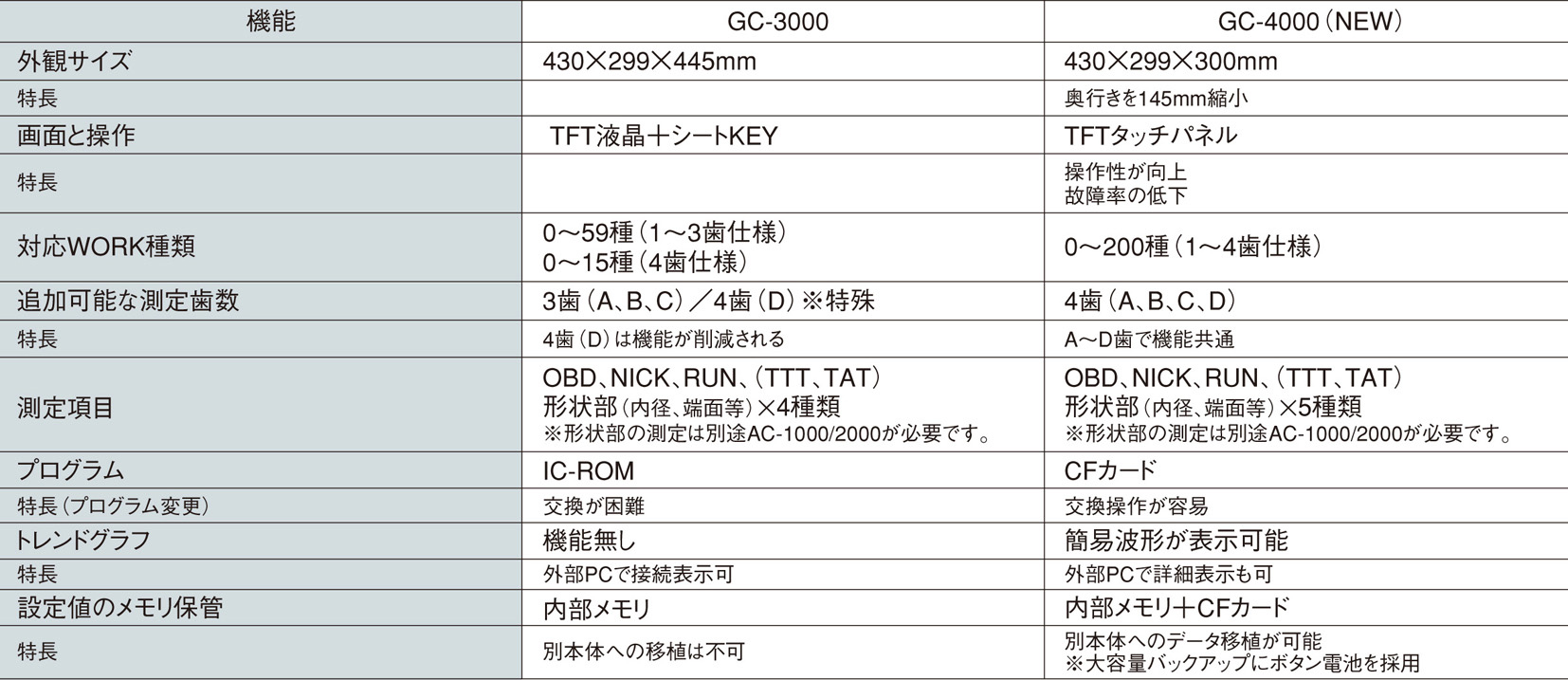

機能対応比較

測定歯車の打痕、歯振れ、OBD寸法をマスターギヤーの噛合いによって、寸法表示して、OK、NG判定をする両歯面噛合い測定機です。

特長

1. 測定アンプ　　Sanyo Machine Original
2. 測定センサー　　リニアスケール
3. 各種オプション仕様　　洗浄機、バニッシャー装置、イン/アウト ストッカー装置、自動搬送装置、プリンター装置、芯間距離のNC化、マスターギヤ、モニターギヤ、バニッシャーギヤ、取付治具

【アンプ仕様】

1. 標準測定項目　　OBD、打痕、歯振れ
2. オプション測定項目　　内径、外径・振れ、端面幅・振れ
